一、 產品用途、特點

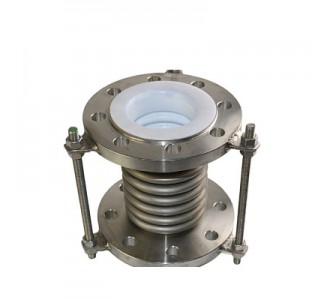

直埋內壓型(NTZ)波紋補償器主要用于補償管道的軸向位移，具有管系設計簡單，易安裝，造價低等優點。但在用于大口徑管系時因內壓推力過大，要特別注意固定支架的強度，以免在試壓時發生固定支架坍塌現象。直埋內壓型(NTZ)波紋補償器主要用于直埋熱力管道。

二、 適用工況

工稱壓力：0.25MPa、0.6MPa、1.0MPa、1.6MPa、2.5MPa

工作溫度：-50℃ - 420℃

介質：液體、氣體等。

法蘭標準：國標GB、美標ANSI、日標JIS、德標DIN等

        三、 結構及材料

1.波紋管：不銹鋼304、316L、321等

2.法蘭、接管：碳鋼、不銹鋼304、316L、321等

5.拉桿螺栓、螺母：碳鋼

四、  安裝注意事項

1、 所通介質氯離子含量≤25PPM。

2、 嚴禁焊渣濺傷波紋管。

3、 必須按產品流向標志安裝。

4、 波紋管兩端必須合理的設置導向支座及固定支座。(詳見“波紋補償器管系支座設置”)

5、 不允許用波紋補償器的變形來強行調整管系位置的安裝誤差。

6、 禁止用安裝拉桿或限位拉桿起吊。

7、 安裝完畢后，應拆除運輸拉桿和帶有黃色標記的限位拉桿。
